Pole elektryczne. 2.02

Sławomir Jemielity, 2011-09-18, poziom: średni
0:0
Oblicz natężenie pola elektrycznego w środku kwadratu o boku , w którego wierzchołkach znajdują się ładunki o bezwzględnej wartości . Dwa z nich są ujemne, dwa dodatnie.



1. krok rozwiązania

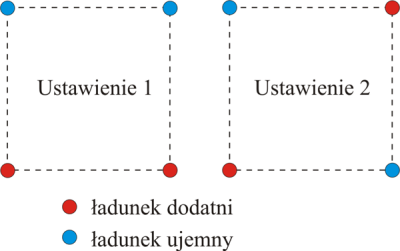

Istnieją dwa istotnie różne ustawienia tych ładunków. Będziemy musieli rozwiązać to zadanie w dwóch przypadkach.


Przypadek 1.

2. krok rozwiązania

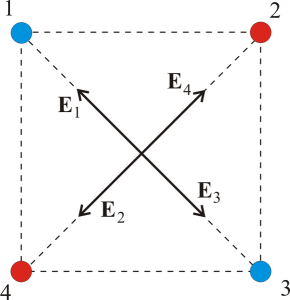

Przypominam, że wektor natężenia pola jest zwrócony do ładunku ujemnego i od ładunku dodatniego. Ponumerujmy ładunki i narysujmy wektory natężeń pól od poszczególnych ładunków. Zadanie będzie polegać na znalezieniu całkowitego pola elektrycznego. Robi się to, zgodnie z zasadą superpozycji, sumując wektory natężeń od poszczególnych ładunków.


Wystarczy wysumować wszystkie wektory. Zrobimy to w dwóch etapach. Najpierw sumujemy pary i . Są one zgodnie skierowane, więc sumowanie jest proste. Należy jeszcze dodać, że wartości poszczególnych natężeń są jednakowe, bo wartości ładunków są takie same i odległości środka kwadratu (gdzie mierzymy natężenie) od źródeł pola też.

3. krok rozwiązania


gdzie - połowa przekątnej kwadratu.


Sumę i oznaczmy , a i


Teraz dodamy i . Są one prostopadłe do siebie.


Utworzył nam się kwadrat, a wektor całkowitego natężenia pola (szary) jest jego przekątną. Wszyscy wiemy jak liczy się przekątną kwadratu.


{b}Przypadek 2.

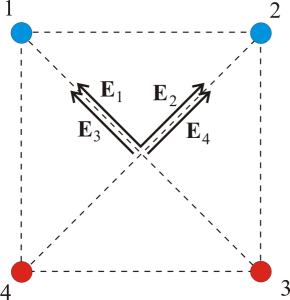

4. krok rozwiązania

{cen}{/cen}
Nie trzeba się długo zastanawiać, by stwierdzić, że w tym przypadku natężenie pola jest równe zero
{cen}
