Opór elektryczny. 2.06

Sławomir Jemielity, 2011-09-19, poziom: średni
0:0

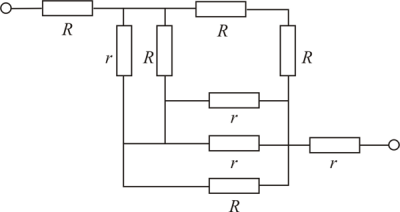

Oblicz opór zastępczy układu.





1. krok rozwiązania

Mamy tu takie same problemy jak przy połączeniach kondensatorów. Różnica jest tylko taka, że tym razem to połączenie szeregowe jest tym łatwiejszym.

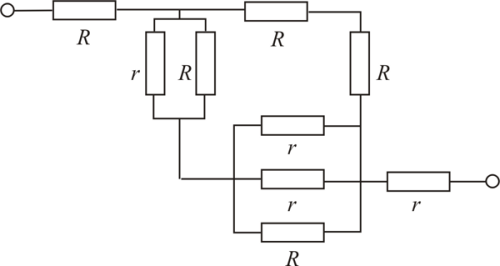

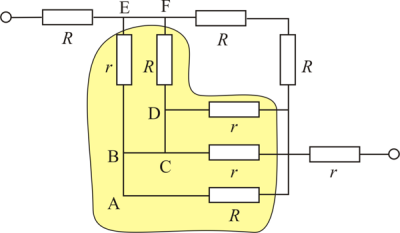

Sytuacja w żółtym obszarze jest nieco niejasna. Jakie to połączenia? Zauważmy, że jeśli założymy, że przewody mają nikły opór (tak będziemy robić – i jest to prawda), to punkty A, B, C, D mają jednakowy potencjał. Musi tak być, bo różnice potencjału przy zerowym oporze powodowałyby przepływ nieskończenie wielkiego prądu, a przyroda nie lubi nieskończoności. Punkty te można więc ściągnąć do jednego. To samo można powiedzieć o punktach E, F. Jeszcze raz narysujmy układ.

2. krok rozwiązania

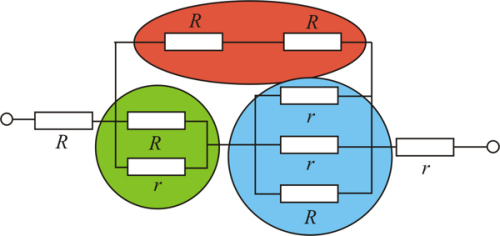

Można jeszcze inaczej.



No, teraz mamy już klarowny obraz. Widać, gdzie są szeregowe a gdzie równoległe połączenia.

3. krok rozwiązania

1. Opór zastępczy układu zielonego (połączenie równoległe).

4. krok rozwiązania

2. Opór zastępczy układu niebieskiego (układ równoległy).

5. krok rozwiązania

3. Opór układu zielonego i niebieskiego razem (układ szeregowy).

6. krok rozwiązania

4. Opór układu czerwonego (połączenie szeregowe).

7. krok rozwiązania

5. Opór układu czerwonego i (połączenie równoległe).




Uff!
I na koniec dodajmy opory szeregowo dołączone do .


Takie zadania znacznie lepiej liczy się, gdy mamy konkretne dane liczbowe.

8. krok rozwiązania

A co by było, gdyby wszystkie oporniki były jednakowe? Wtedy
