Prawa optyki geometrycznej. 3.04

Sławomir Jemielity, 2011-09-22, poziom: łatwy
0:0
Promień świetlny odbija się od zwierciadła płaskiego. Zwierciadło obracamy o kąt wokół osi prostopadłej do płaszczyzny, w której leżą promień padający i promień odbity. Jaki kąt tworzy promień odbity z poprzednim kierunkiem promienia odbitego?



1. krok rozwiązania

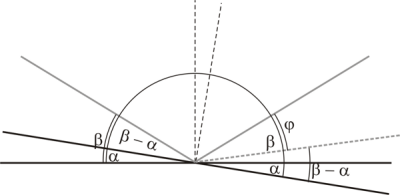

Musimy uprościć ten rysunek, by dało się z niego coś odczytać. Trzeba też pooznaczać inne kąty.



Na rysunku widzimy obydwa położenia zwierciadła, promień padający, obydwa promienie odbite.
Oznaczenia:
– kąt obrotu zwierciadła
– kąt między początkowym położeniem zwierciadła i promieniem padającym
– kąt między końcowym położeniem zwierciadła a promieniem padającym
– kąt między pierwszym i drugim promieniem odbitym (ten właśnie mamy obliczyć)
W obliczeniach wykorzystujemy prawo odbicia. Już je wykorzystałem na rysunku.

3. krok rozwiązania

Kąt między promieniem odbitym od obróconego zwierciadła a pierwotnym położeniem zwierciadła jest równy (uważnie patrzymy w rysunek)
Natomiast nasz właściwy kąt to minus kąt przed chwilą otrzymany (nadal uważnie wpatrujemy się w rysunek).


Promień odbity odchyli się od pierwotnego kierunku o .

Podobne Następny
