Łączenie kondensatorów

0:0
Mógłby ktoś zapytać: a po co je łączyć? Ktoś inny: a po co w ogóle kondensatory? Okazuje się, że kondensatory się przydają. Nie ma urządzenia elektronicznego, w którym nie byłoby ich mnóstwa. Ogromne znaczenie mają one w tzw. obwodach drgających, o których powiem gdzie indziej. Można też powiedzieć, że służyć mogą do przechowywania ładunku. Wykorzystuje się je na przykład w defibrylatorach. A łączy się je po to, że na ogół obwody, w których występują są skomplikowane i jeden kondensator nie wystarcza.
Kondensatory można łączyć na różne sposoby. Najważniejsze są dwa z nich: szeregowe i równoległe.
Zanim je narysuję chciałbym przypomnieć jak oznacza się kondensator na schematach elektrycznych (w dużym powiększeniu).




W połączeniu szeregowym kondensatory są połączone „gęsiego”, jeden za drugim. Po drodze od jednego kondensatora do drugiego nie ma żadnych rozgałęzień, żadne przewody nie odchodzą w bok.



Połączenie równoległe wygląda tak:



W równoległym połączeniu kondensatory mają "wspólne końce".

Oczywiście można łączyć (i szeregowo i równolegle) więcej niż dwa kondensatory. Można łączyć kondensatory w sposób kombinowany tak, by były tam połączenia szeregowe i równoległe (przy co najmniej trzech kondensatorach).
Są też połączenia, których nie można zakwalifikować do żadnego z tych sposobów.

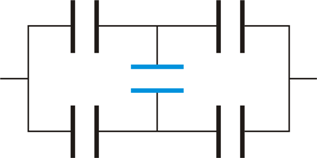

Takim kondensatorem jest ten zaznaczony na niebiesko na powyższym rysunku.
