Dielektryki. 7.03

Sławomir Jemielity, 2012-05-26, poziom: średni
0:0
Kondensator zbudowany jest z metalowych płytek, każda o powierzchni , położonych jedna nad drugą i przedzielonych płytami szkła o grubości Jaka jest pojemność tego kondensatora, jeżeli stała dielektryczna szkła wynosi ?



1. krok rozwiązania

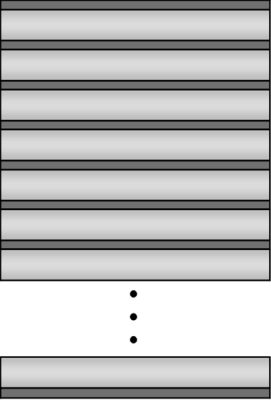

Kondensator ten wygląda tak



Wygląda to jak układ kondensatorów płaskich połączonych szeregowo. Każdy z tych kondensatorów jest płaski. Dana jest powierzchnia okładki i stała dielektryczna szkła. Odległość między okładkami jest równa grubości szkła. Pojemność pojedynczego kondensatora z łatwością możemy obliczyć.


By obliczyć pojemność całkowitą musimy wiedzieć ile jest tych kondensatorów.

2. krok rozwiązania

Najczęściej otrzymywałem odpowiedź, że dwadzieścia – tyle ile jest metalowych płyt. Nieprawda!

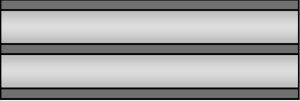

Dla uproszczenia załóżmy, że mamy trzy płyty. Czy można z nich złożyć trzy kondensatory? Popatrzcie na rysunek.



Widać, że nie. Kondensatorów jest o jeden mniej niż płyt. Ogólnie kondensatorów jest Są one połączone szeregowo. Pojemność zastępczą policzymy tak:



Podobne Następny
