Kondensatory. 6.11

Sławomir Jemielity, 2011-09-18, poziom: średni
0:0

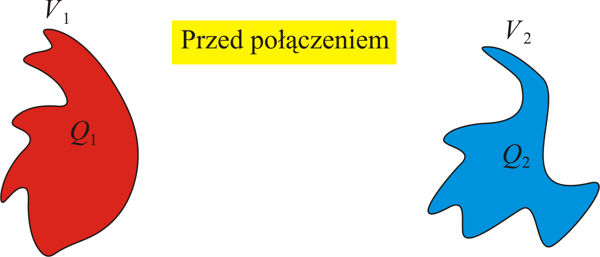

Przewodnik o pojemności jest naładowany do potencjału a przewodnik o pojemności do potencjału . Przewodniki są w dużej odległości od siebie. Jaki będzie potencjał przewodników, gdy połączymy je przewodem o znikomej pojemności?



1. krok rozwiązania

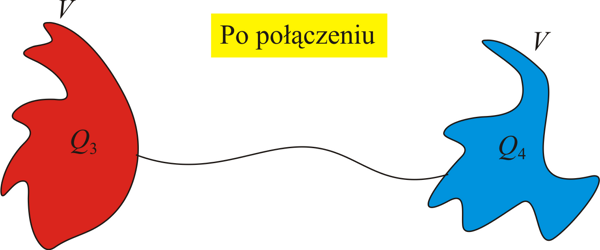

Muszę powtórzyć: po połączeniu potencjały przewodników się wyrównają. Zadanie jest wariantem zadania robionego w poprzedniej części. Różnica polega na tym, że tak chodziło o kule. Powiedzcie, dlaczego zakładamy, że przewodniki są daleko od siebie.
Punktem wyjścia jest zasada zachowania ładunku elektrycznego.



2. krok rozwiązania


Ładunki można wyrazić przez potencjały i pojemności.





3. krok rozwiązania

Zadanie zrobione. Zastanowimy się jeszcze po co było założenie o znikomej pojemności przewodu? Otóż po połączeniu ładunek rozkłada się na wszystkich przewodnikach w tym również na przewodzie. Należałoby to uwzględnić w bilansie ładunku. Zasada zachowania ładunku wyglądałaby tak:

– ładunek na przewodzie.
Jeśli przewodnik ma znikomą (czyli praktycznie zerową) pojemność, to przy danym, jednakowym dla całości potencjale jego ładunek też jest bliski zera, zatem można napisać:

Otrzymujemy w ten sposób równanie 1).
